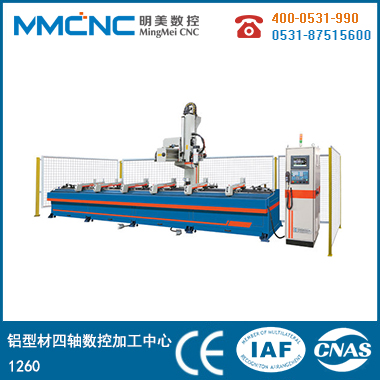

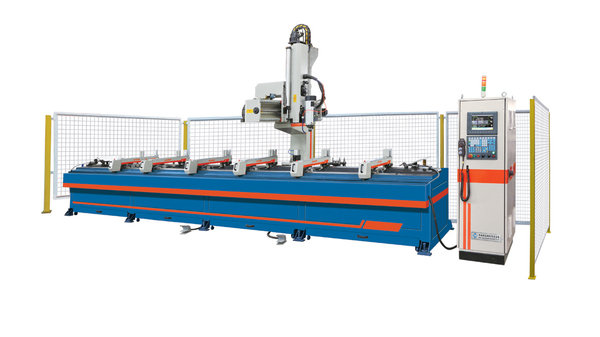

適用于各種鋁門窗及幕墻型材的安裝孔、流水槽、鎖孔、異形孔、端銑及攻絲處等加工工序；采用意大利進口高速電主軸，
能完成正負90度內任意角度的加工，具有極高的工作效率；采用高品質的工業專用計算機控制系統，具有良好的操作界面，
圖形編輯機加工跟蹤界面，真正實現所見即所得；采用原裝進口控制系統，伺服電機，配以高品質滾珠絲扛，直線導軌副及
軸承等機構以確保設備具有較高的加工精度；帶有12工位刀具庫，自動換刀（使用直徑80到150的銑刀時，相鄰兩個刀位為空）
夾具位置可自動擺放；半封閉設備保護裝置確保操作者安全；夾緊裝置可隨工件大小自由移動定位。
[主要參數]
|
主軸功率/轉速 |
9kw/0-24000rpm |
|
工作壓力 |
0.5-0.6MPa |
|
X軸運行速度 |
50m/min |
|
Y軸運行速度 |
30m/min |
|
Z軸運行速度 |
20m/min |
|
刀具安裝長度 |
130mm |
|
刀柄類型 |
ISO30 |
|
刀具庫 |
8刀位 |
|
夾具形式 |
氣動夾具(8組) |
|
加工范圍 |
1200x300x6000mm |
|
外形尺寸 |
11300x2500x2500mm |
[主要元件配置表]
|
序 號 |
原 氣 件 名 稱 |
品 牌 |
品牌地 |
|
1 |
數控系統 |
新代 |
臺灣 |
|
2 |
直線導軌副 |
ABBA |
臺灣 |
|
3 |
顯示屏 |
新代 |
臺灣 |
|
4 |
按鈕是·低壓電器 |
施耐德 |
法國 |
|
5 |
直線軸承 |
KSL |
韓國 |
|
6 |
軸承 |
SKF |
瑞士 |
|
7 |
滾珠絲杠 |
ABBA |
臺灣 |
|
8 |
氣缸 |
BESTON |
山東 |
|
9 |
電磁閥 |
斯泰瑞 |
浙江 |
|
10 |
主軸電機 |
建春 |
臺灣 |
|
11 |
氣管 |
油順 |
臺灣 |
|
12 |
接近開關 |
托尼克斯 |
韓國 |
|
13 |
油水分離器 |
亞德客 |
臺灣 |
|
14 |
齒條 |
新銳 |
臺灣 |
|
15 |
減速機 |
鋒樺 |
臺灣 |
|
16 |
伺服電機 |
韓宇 |
臺灣 |
|
17 |
變頻器 |
臺達 |
臺灣 |
